奥地利RSF ELEKTRONIK敞开式直线光栅尺
发布日期：2020-08-27 浏览次数：0

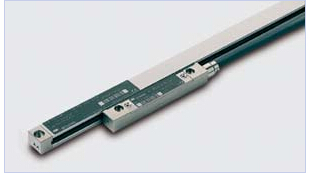

RSF ELEKTRONIK敞开式直线光栅尺MS 2x系列 - RSF ELEKTRONIK
RSF ELEKTRONIK敞开式直线光栅尺MS 2x系列产品简介：S.T.M减速机
单场扫描的敞开式直线光栅尺
带安装控制盒（**MS 25，MS 26）
- 安装方便，无需测试盒或示波器
- 扫描信号质量直接用读数头处的三色LED灯显示
- 安装容易，允许安装公差大
- 尺寸小
- 抗污染能力强，因为使用大面积单场扫描原理
- 信号对时效和温度变化不敏感
- 运动速度快
- 读数头中内置细分电路，*高细分倍数100倍（积分前）
- 参考点（双方向运动精度高和重复精度高）
- *大测量长度11940 mm
- MS 20, MS 25:两个独立开关信号（光学）分别用于不同功能
- MS 21, MS 26:参考点位置可选
- RSF ELEKTRONIK敞开式直线光栅尺MS 2x系列 - RSF ELEKTRONIK
*大测量长度：玻璃光栅尺*大3140 mm 钢带光栅尺*大11940 mm
参考点位置：标准间隔距离n x 50 mm或在客户所选位置MS 21, MS 26:客户可选
模拟输出信号：典型值1 Vpp
数字输出信号：方波信号（单端）
内置细分电路
该型号*大电缆长度12 m
方波信号（差分），通过RS 422线路驱动器传送信号，标配
内置细分电路
带用于设置的模拟信号切换
附件（可选）：
钢带安装工具 TMT 20 MK
用于**和高精度安装钢带光栅尺
- 安装TMT 20 MK而不是安装读数头MS 2x
- 拉入钢带光栅尺（MK版）并沿光栅尺长度方向运动
- 拆下TMT 20 MK，安装读数头MS 2x
RSF ELEKTRONIK封闭式光栅尺*适用于恶劣应用环境。外壳处的密封条防止冷却液和污物进入。如果直线光栅尺必须用在**恶劣应用环境中，除了光栅尺外壳的密封条外，还必须采取更多保护措施（IP 64）。
